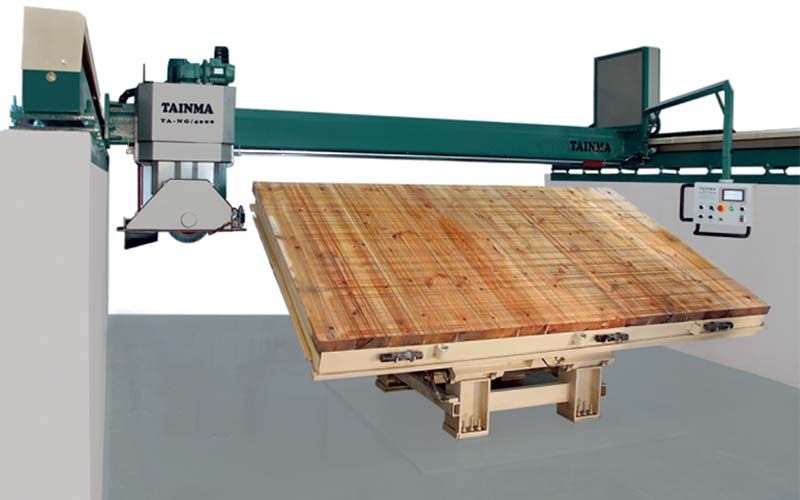

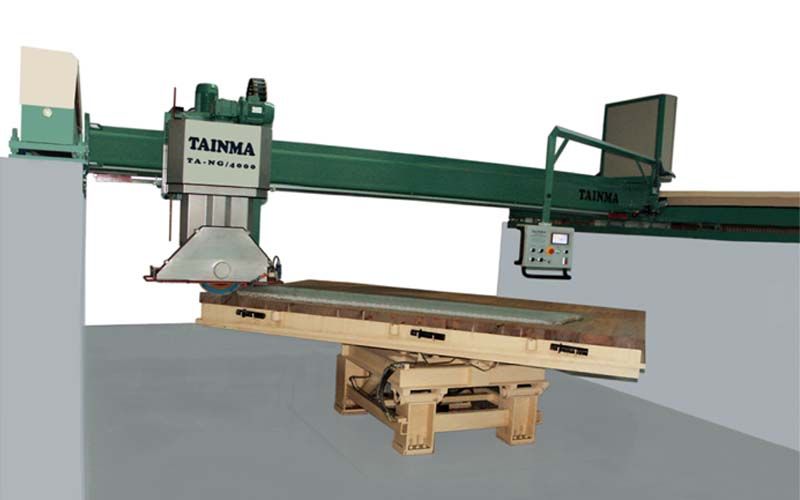

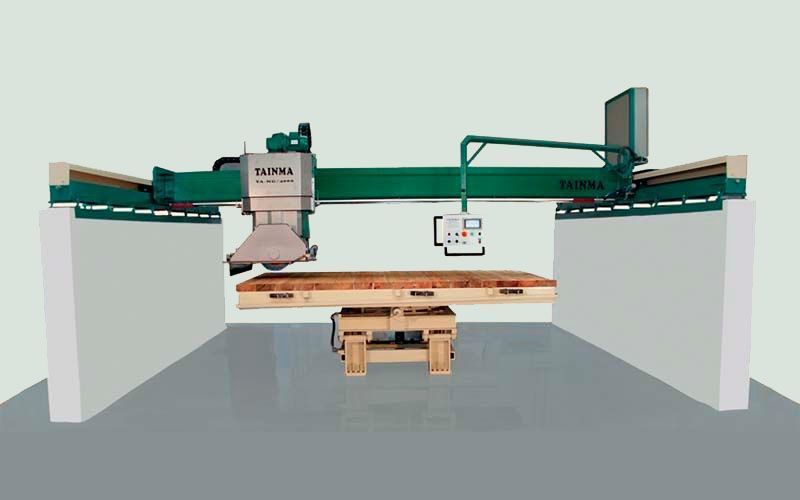

Puente Cortador TA-NG/4000
Máquina automática para cortar todo tipo de mármol y granito con gran calidad y precisión
Puente sobre guías angulares protegidas en baño de aceite. Transmisión realizada mediante cremallera y piñones helicoidales. Desplazamiento del puente motorizado.

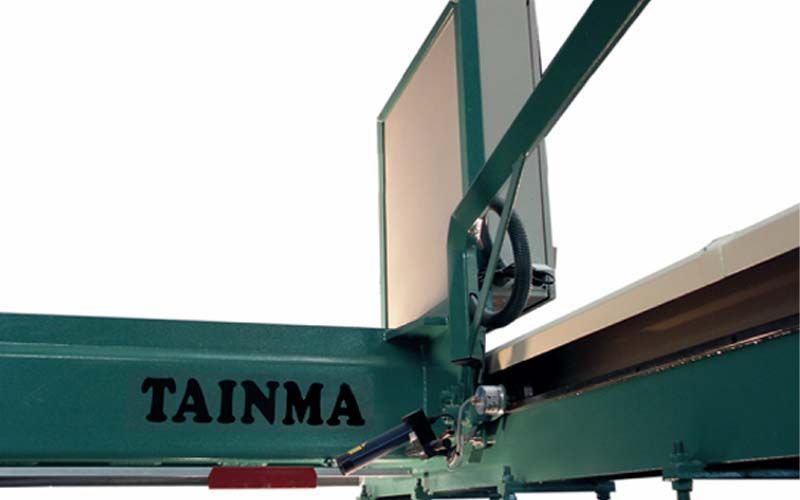

El cabezal de corte se desliza transversalmente sobre guía angular protegida con baño de aceite, con sistema de seguridad que permite proteger el motor de corte ante una carga o maniobra indebida. La transmisión se realiza mediante cremallera y piñón. Desplazamiento motorizado.
Funciones:
- Corte por pasadas.
- Cortes en Z.
- Cortes múltiples
- Control de estadística.
El corte del disco es automatizado con avance regulable. El desplazamiento vertical se realiza mediante husillo motorizado sobre dos columnas templadas y rectificadas en acero al cromo – níquel, con carcasas protectoras de acero inoxidable.

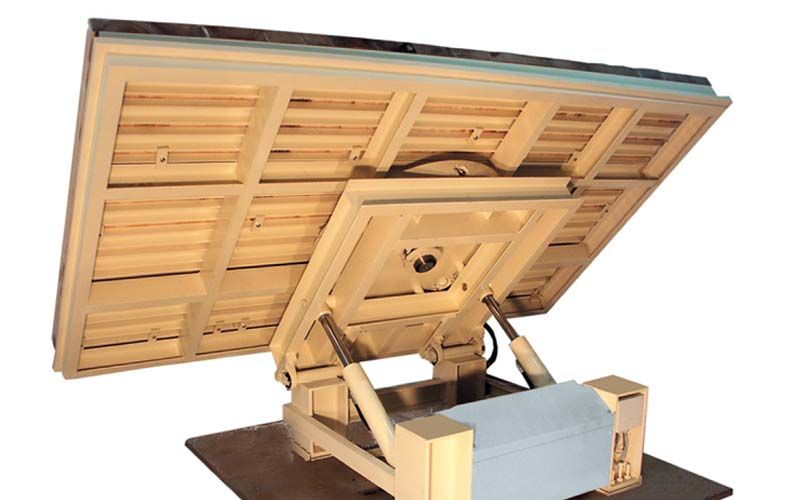

Mesa de trabajo con tablero de madera, abatible para facilitar la carga y descarga del material, giratoria a mano, con sistema de centraje hidráulico y detector de posición.
Cuadro eléctrico con autómata y variador vectorial que permite realizar movimientos ágiles y precisos, y láser para visualizar los cortes.

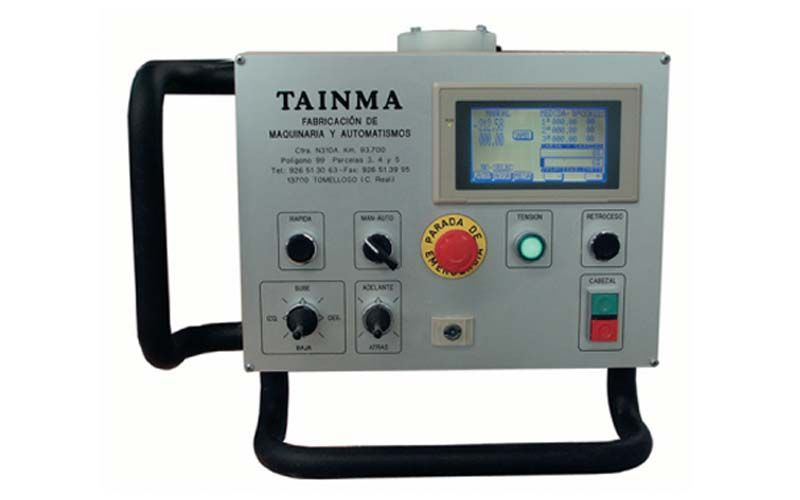

Cuadro de mandos con botonera para movimientos manuales y pantalla táctil para funciones, programación de medidas y visualización de las mismas.
CARACTERÍSTICAS TÉCNICAS ESTÁNDAR
- Superficie útil de corte: 4.000 x 4.000 mm.
- Potencia Motor de corte: 15 cv - 11 kw.
- Potencia motor elevación cabezal de corte: 1,5 cv - 1,1 kw.
- Potencia motor carro cabezal de corte: 2 cv - 1,5 kw.
- Potencia motor desplazamiento puente: 2cv - 1,5 kw.
- Potencia motor equipo hidráulico mesa de trabajo: 3 cv - 2,2 kw.
- Diámetro disco de corte: 350 / 500 mm.
- Inclinación máxima disco: 0º a 90º.
- Recorrido de elevación disco: 470 mm.
- Superficie mesa de trabajo: 3.000 x 1.800 mm.
- Altura mesa de trabajo: 900 mm.
- Potencia total instalada: 23,5 cv - 17,60 kw.
- Abatimiento mesa de trabajo: 0º a 85º.
- Bloqueo automático de la mesa de trabajo en cualquier posición.
- Anclajes mesa de trabajo: 0º-45º-90º-135º-180º-225º-360º
- Guías de desplazamientos bañadas en aceite.
- Velocidades de desplazamientos automáticas.
- Avance de corte con ajuste electrónico.
- Autómata para el control de movimientos.
- Variador vectorial para regulación avances.
- Láser alineación corte.
- Pantalla táctil para la programación y visualización.
- Apertura y cierre automático de agua
- Consumo de agua: 15 - 20 L./min.
- Voltaje: 380 v.
- Peso total máquina y accesorios: 3.900 kg.
Opcionales:
- Muros metálicos.
- Motor disco 20 CV-15 KW.
- Motor disco de dos velocidades.
- Dos mesas de trabajo.
- Giro mesa motorizado.
- Indicador grados giro mesa.
- Copiador con terminal para molduras.
- Torno.
